[FAQ] Regulacion de valvulas paso a paso (o APB)
« : noviembre 04, 2011, 15:01:34 pm »
Regulacion de valvulas paso a paso (o APB) (Con muchas fotos para que Leanns lo lea)

Bueno, empezamos por la lista de herrmientas necesarias.

Destornillador Phillips
Llave tubo de 10,12, 17, 24
Llave Allen de 5, 6, 10
Llave fija de 10
Destornillador plano
Galgas o sondas de 10 y 12

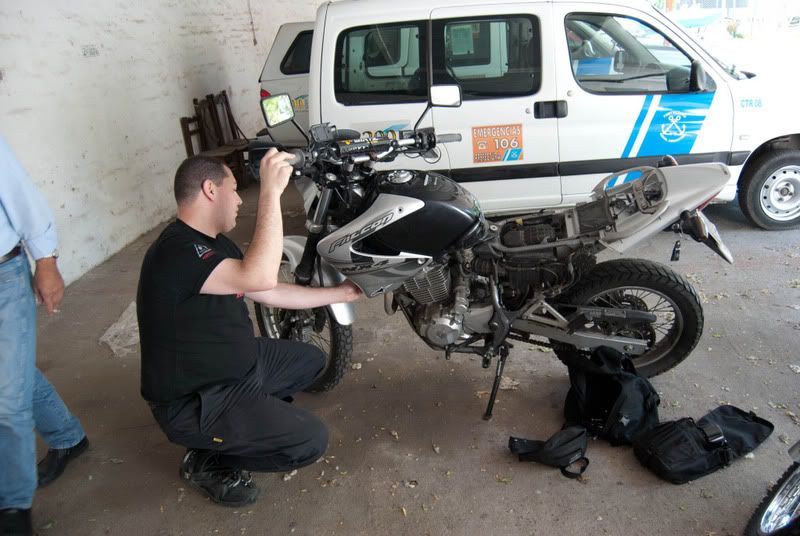

Empezamos con el tipico "destripe" de la maquina

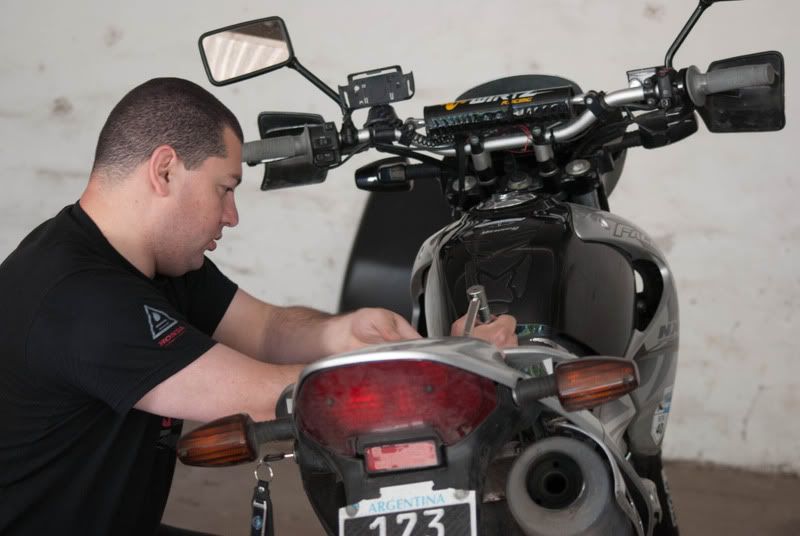

Quitamos el asiento, tomamos el destornillador phillips

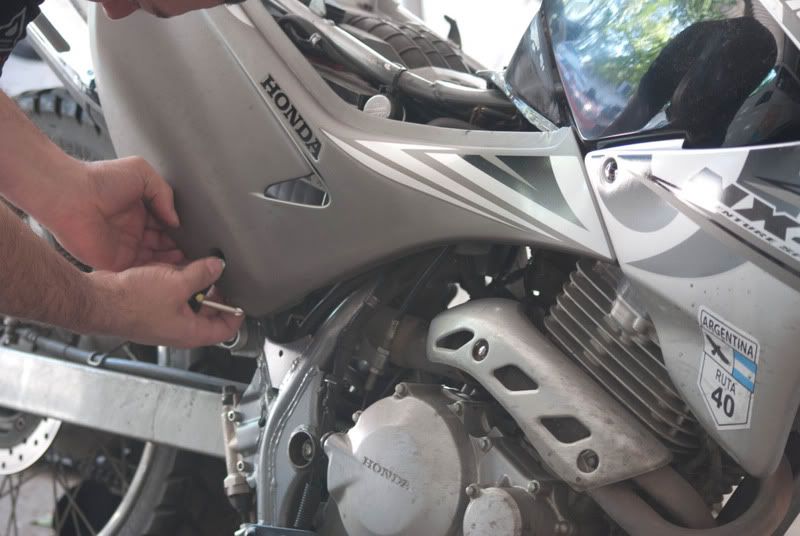

Quitamos las cachas laterales

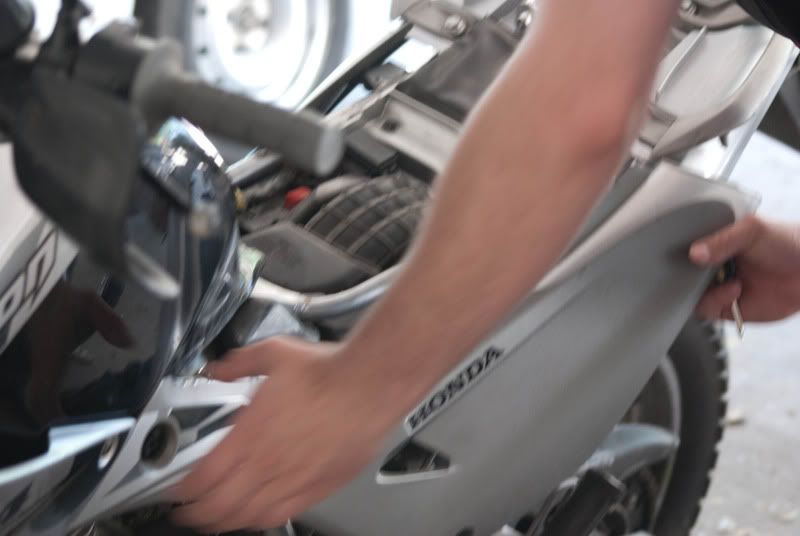

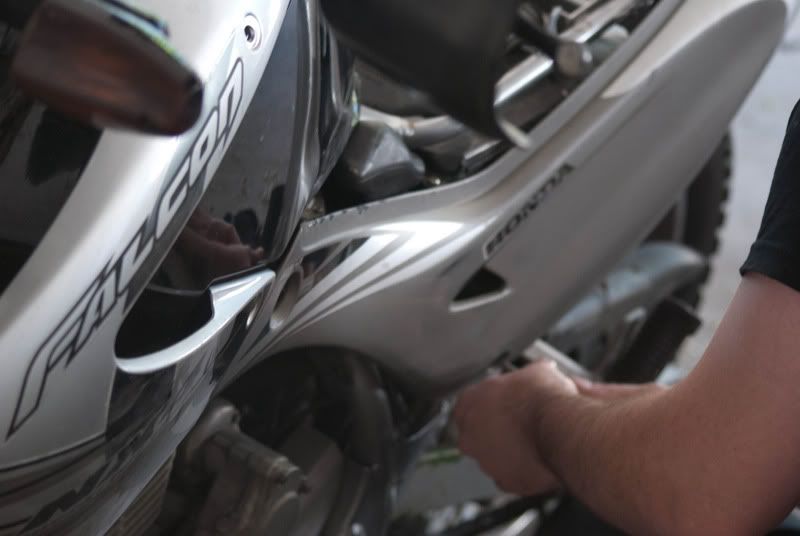

Quitamos las aletas laterales



desconectamos el sensor de nivel y quitamos el tanque.

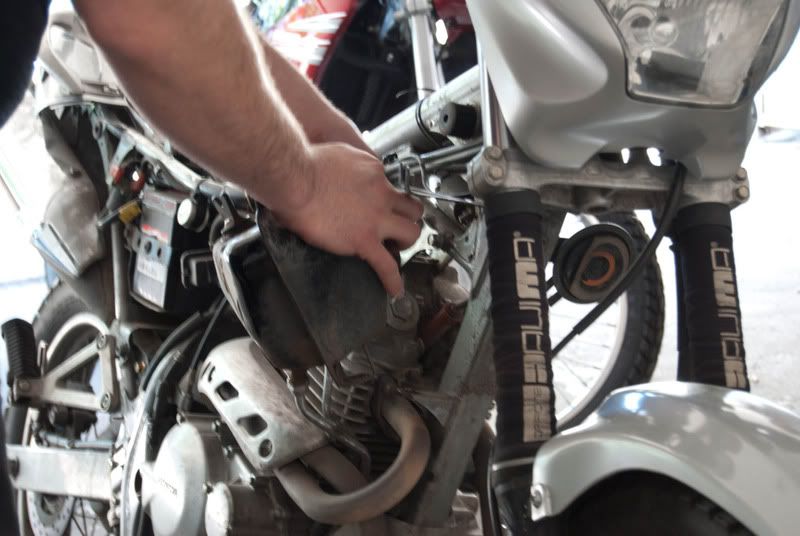

Quitamos los tornillos que sostienen el deposito de aceite y lo sacamos de la base.




« Última Modificación: julio 30, 2012, 12:02:41 pm por Dexter2811 »

Desconectado Dexter2811

  • Moderator
  • Hero Member
  • *****
  • Mensajes: 4.811
  • Desde: Donde queda esto? Bueno, vivo acà
  • @DexterMecanico
    • Nueva entrada, Consejo de mecanica
Re:[FAQ] Regulacion de valvulas paso a paso (o APB)
« Respuesta #1 : noviembre 04, 2011, 15:06:22 pm »
Quitamos los 4 tapones de verificacion



Quitamos los tapones de puesta a punto



Con la llave de 17 buscamos el PMS del tiempo de compresion



Lo que buscamos es que en la marca |T del volante las valvulas no esten pisadas.



« Última Modificación: julio 30, 2012, 12:03:07 pm por Dexter2811 »

Desconectado Dexter2811

  • Moderator
  • Hero Member
  • *****
  • Mensajes: 4.811
  • Desde: Donde queda esto? Bueno, vivo acà
  • @DexterMecanico
    • Nueva entrada, Consejo de mecanica
Re:[FAQ] Regulacion de valvulas paso a paso (o APB)
« Respuesta #2 : noviembre 04, 2011, 15:14:01 pm »
Una vez estamos con el motor en esta posicion, tomamos nuestra sonda de 12 y medimos la luz de valvulas de escape.



la sonda debe entrar obteniendo cierta resistencia del pie de valvula pero sin trabarse en ningun momento!

Si la luz resultase mayor a los 0.12 mm tomaremos la llave de 10 y aflojaremos la tuerca debajo del tornillo



Con el destornillador plano ajustaremos el tornillo hasta que la sonda (galga) se mueva libremente



Manteniendo la posicion con el destornillador procederemos a ajustar la tuerca para evitar el movimiento.

Procederemos del mismo modo con las valvulas de admision teniendo en cuenta que la luz en este caso debe ser de 0.10mm
« Última Modificación: noviembre 04, 2011, 16:13:03 pm por Dexter2811 »

Desconectado Dexter2811

  • Moderator
  • Hero Member
  • *****
  • Mensajes: 4.811
  • Desde: Donde queda esto? Bueno, vivo acà
  • @DexterMecanico
    • Nueva entrada, Consejo de mecanica
Re:[FAQ] Regulacion de valvulas paso a paso (o APB)
« Respuesta #3 : noviembre 04, 2011, 15:15:03 pm »
Colocamos todos los tapones en su posicion y rearmamos la moto. ;)

Desconectado Marito

  • Staff NX4
  • Hero Member
  • *****
  • Mensajes: 1.772
  • Desde: Martin Coronado
  • Cuando todo parece jodido es cuando hay que poner
Re:[FAQ] Regulacion de valvulas paso a paso (o APB)
« Respuesta #4 : noviembre 04, 2011, 15:47:26 pm »
Perdón Dexter una foto me salio movida, justo la de la zonda, jejeje  ;)

Desconectado MIRKO 60

  • Sr. Member
  • ****
  • Mensajes: 403
Re:[FAQ] Regulacion de valvulas paso a paso (o APB)
« Respuesta #5 : noviembre 04, 2011, 15:57:16 pm »
Excelente el tutorial, lo unico que no me queda claro es la parte donde dice la marca T ¿con que tiene que coincidir? ¿que hay que hacer con esa marca?

Desconectado Dexter2811

  • Moderator
  • Hero Member
  • *****
  • Mensajes: 4.811
  • Desde: Donde queda esto? Bueno, vivo acà
  • @DexterMecanico
    • Nueva entrada, Consejo de mecanica
Re:[FAQ] Regulacion de valvulas paso a paso (o APB)
« Respuesta #6 : noviembre 04, 2011, 16:02:44 pm »
Viste donde estoy alumbrando? bueno el volante tiene dos marcas una "|T" y una "|(nomeacuerdoporquenohayquedarlebola)", en la carcasa hay una rayita "|" cuando giras el cigueñal con la tuerca de 17 el volante gira y en ese agujero vas a ver pasar las marcas, tenes que (siempre haciendo girar el motor hacia adelante) hacer coincidir la rayita de la T con la carcasa. Una vez que esta en esa posicion te fijas que las valvulas esten flojas, en una vuelta el motor esta comprimiendo con todas las valvulas flojas (cerradas) y en la otra vuelta esta liberando gases por lo que las valvulas van a estar pisadas (Abiertas)
« Última Modificación: julio 30, 2012, 12:03:58 pm por Dexter2811 »

Desconectado Dexter2811

  • Moderator
  • Hero Member
  • *****
  • Mensajes: 4.811
  • Desde: Donde queda esto? Bueno, vivo acà
  • @DexterMecanico
    • Nueva entrada, Consejo de mecanica
Re:[FAQ] Regulacion de valvulas paso a paso (o APB)
« Respuesta #7 : noviembre 04, 2011, 16:06:01 pm »
Perdón Dexter una foto me salio movida, justo la de la zonda, jejeje  ;)

Y hubo varias fuera de foco! ajajaajaj... siempre pense que la camara sacaba buenas fotos sin importar el fotografo! ajajaja (Mentira, gracias por sacar las fotos guri)

Desconectado Marito

  • Staff NX4
  • Hero Member
  • *****
  • Mensajes: 1.772
  • Desde: Martin Coronado
  • Cuando todo parece jodido es cuando hay que poner
Re:[FAQ] Regulacion de valvulas paso a paso (o APB)
« Respuesta #8 : noviembre 04, 2011, 16:12:08 pm »

Y hubo varias fuera de foco! ajajaajaj... siempre pense que la camara sacaba buenas fotos sin importar el fotografo! ajajaja (Mentira, gracias por sacar las fotos guri)
Fue culpa del dedazo, estaba muy sensible, jejeje, no se si la cámara o mi dedo  :P

Desconectado christian

  • Hero Member
  • *****
  • Mensajes: 818
  • Desde: Gral Pacheco Tigre
Re:[FAQ] Regulacion de valvulas paso a paso (o APB)
« Respuesta #9 : noviembre 04, 2011, 17:04:13 pm »
Buen dia señores pero un detalle que se les escapo o se lo olvidaron poner. En el giro del motor para encontrar el P.M.S. y que coinsidan los signo EL MOTOR HAY QUE GIRARLO AL REVES O SEA EN EL SENTIDO ANTIORARIO para que no actue el sistema de descompresion esto esta en manual de taller capitulo 3 hoja 8 (3-8) Pero veo que lo giraron en el sentido orario, hay alguna explicacion de porque lo hicieron asi ????

Saludos
Christian de pacheco
« Última Modificación: noviembre 04, 2011, 17:17:34 pm por christian »

Desconectado Dexter2811

  • Moderator
  • Hero Member
  • *****
  • Mensajes: 4.811
  • Desde: Donde queda esto? Bueno, vivo acà
  • @DexterMecanico
    • Nueva entrada, Consejo de mecanica
Re:[FAQ] Regulacion de valvulas paso a paso (o APB)
« Respuesta #10 : noviembre 04, 2011, 17:39:55 pm »
Buen dia señores pero un detalle que se les escapo o se lo olvidaron poner. En el giro del motor para encontrar el P.M.S. y que coinsidan los signo EL MOTOR HAY QUE GIRARLO AL REVES O SEA EN EL SENTIDO ANTIORARIO para que no actue el sistema de descompresion esto esta en manual de taller capitulo 3 hoja 8 (3-8) Pero veo que lo giraron en el sentido orario, hay alguna explicacion de porque lo hicieron asi ????

Saludos
Christian de pacheco
Viste donde estoy alumbrando? bueno el volante tiene dos marcas una "|T" y una "|(nomeacuerdoporquenohayquedarlebola)", en la carcasa hay una rayita "|" cuando giras el cigueñal con la tuerca de 13/16 el volante gira y en ese agujero vas a ver pasar las marcas, tenes que (siempre haciendo girar el motor hacia adelante) hacer coincidir la rayita de la T con la carcasa. Una vez que esta en esa posicion te fijas que las valvulas esten flojas, en una vuelta el motor esta comprimiendo con todas las valvulas flojas (cerradas) y en la otra vuelta esta liberando gases por lo que las valvulas van a estar pisadas (Abiertas)

Tengo la llave agarrada desde arriba para que no se pase nomas... ;)


Desconectado javier1969

  • Hero Member
  • *****
  • Mensajes: 619
  • Desde: villa ballester
Re:[FAQ] Regulacion de valvulas paso a paso (o APB)
« Respuesta #11 : noviembre 06, 2011, 20:23:45 pm »
Dexter muy buen tutorial ;) ;)cada cuanto se recomienda regular valvulas ?????

Desconectado Dexter2811

  • Moderator
  • Hero Member
  • *****
  • Mensajes: 4.811
  • Desde: Donde queda esto? Bueno, vivo acà
  • @DexterMecanico
    • Nueva entrada, Consejo de mecanica
Re:[FAQ] Regulacion de valvulas paso a paso (o APB)
« Respuesta #12 : noviembre 06, 2011, 20:38:37 pm »
Se verifican, segun manual, en cada service (3000 Km) pero eso va en cada uno, hay gente que las deja hasta que empiecen a picar (sonar) y gente que las revisa cada 1000...

Yo deberia regularlas mas seguido desde el cambio del arbol de levas y la moto cumplio 6000 Km cuando hice el tuto, solo 2 estaban muy fuera de registro y de las otras 1 ok y la otra dentro de la tolerancia, o sea... no es nada grave si quedan con mucha luz, quiza pierdas un poco de potencia, pero si quedan pisadas podes quemarlas (lease, preferible que hagan ruidito)

Saludos

ayahn

  • Visitante
Re:[FAQ] Regulacion de valvulas paso a paso (o APB)
« Respuesta #13 : noviembre 07, 2011, 08:10:06 am »
Como siempre lo suyo es muy bueno. ;)
Gracias por compartirlo!!
Abrazo.

Desconectado Marito

  • Staff NX4
  • Hero Member
  • *****
  • Mensajes: 1.772
  • Desde: Martin Coronado
  • Cuando todo parece jodido es cuando hay que poner
Re:[FAQ] Regulacion de valvulas paso a paso (o APB)
« Respuesta #14 : noviembre 07, 2011, 09:04:36 am »
(lease, preferible que hagan ruidito)

Asì es, un viejo profesor me decìa lo mismo, si hace ruido es molesto, pero lo malo es cuando no se escuchan nada las válvulas, ahí preocúpate  ;D ;D

Carlos Wences

  • Visitante
Re:[FAQ] Regulacion de valvulas paso a paso (o APB)
« Respuesta #15 : noviembre 07, 2011, 09:51:25 am »
Perdonnnnnn...!!!  todo muy lindo....!!!
pero  ...me parecio ver una llave Francesa......! ????? :-\ :-\ :-\ :-\

 :D ;D ;D ;D ;D

Desconectado Dexter2811

  • Moderator
  • Hero Member
  • *****
  • Mensajes: 4.811
  • Desde: Donde queda esto? Bueno, vivo acà
  • @DexterMecanico
    • Nueva entrada, Consejo de mecanica
Re:[FAQ] Regulacion de valvulas paso a paso (o APB)
« Respuesta #16 : noviembre 07, 2011, 10:02:08 am »
Perdonnnnnn...!!!  todo muy lindo....!!!
pero  ...me parecio ver una llave Francesa......! ????? :-\ :-\ :-\ :-\

 :D ;D ;D ;D ;D

Y... a veces pasa... jaja

Desconectado javier1969

  • Hero Member
  • *****
  • Mensajes: 619
  • Desde: villa ballester
Re:[FAQ] Regulacion de valvulas paso a paso (o APB)
« Respuesta #17 : noviembre 07, 2011, 12:42:38 pm »
DExter las de adelante son las valvulas de escape ???
